Gstreamer Python : Appsink 구현하기

Gstreamer Python 으로 Appsink 구현하기

Gstreamer 응용프로그램 개발 시, Python 언어를 사용할 수 있도록 라이브러리를 제공해준다.

(makepluscode) Gstreamer  x python 예제



makepluscode 의 이전 글에서 mp4 file 을 읽어서 pipeline 을 구현하는 코드를 정리하였다.

2023.02.02 - [프로그래밍/GLibㆍGTKㆍGstreamer] - Gstreamer Python : mp4 filesrc 예제 구현하기

Gstreamer Python : mp4 filesrc 예제 구현하기

이 코드를 활용하여 비디오 frame buffer 를 획득할 수 있는 Appsink 를 구현해본다. Appsink 는 GStreamer 데이터를 처리할 수 있도록 다양한 방법을 지원하는 싱크 플러그인 이다.

https://gstreamer.freedesktop.org/documentation/app/appsink.html?gi-language=c

appsink

아래는 기존 mp4 file 을 읽어서 pipeline 을 구현하는 코드에 appsink 를 추가한 코드 이다. (순서대로) qtdemux - h264parse - avdec_h264 - videoconvert - videorate 를 거쳐서 생성된 비디오 영상이 appsink 를 통해 들어온다.

def create_pipepline(pipeline: Gst.Pipeline):
    src = Gst.ElementFactory.make("filesrc", "src")
    src.set_property("location", "../video/road.mp4")

    demux = Gst.ElementFactory.make("qtdemux", "demux")
    parse = Gst.ElementFactory.make("h264parse", "parse")
    decode = Gst.ElementFactory.make("avdec_h264", "decode")
    convert = Gst.ElementFactory.make("videoconvert", "convert")
    videorate = Gst.ElementFactory.make("videorate", "videorate")
    caps = Gst.Caps.from_string("video/x-raw, framerate=30/1")
    sink = Gst.ElementFactory.make("appsink", "sink")
    sink.set_property("emit-signals", True)
    sink.set_property("max-buffers", 2)
    sink.set_property("drop", True)
    sink.set_property("sync", False)

    sink.connect("new-sample", on_buffer, sink)

    if (not src or not demux or not parse or not decode or not convert or not sink):
        print("ERROR: Not all elements could be created.")
        sys.exit(1)

    pipeline.add(src)
    pipeline.add(demux)
    pipeline.add(parse)
    pipeline.add(decode)
    pipeline.add(convert)
    pipeline.add(videorate)
    pipeline.add(sink)

    ret = src.link(demux)

    def demuxer_pad_added(demuxer, pad, parse):
        if pad.name == 'video_0':
            demuxer.link(parse)

    demux.connect("pad-added", demuxer_pad_added, parse)

    ret = ret and parse.link(decode)
    ret = ret and decode.link(convert)
    ret = ret and convert.link(videorate)
    ret = ret and videorate.link_filtered(sink, caps)

    if not ret:
        print("ERROR: Elements could not be linked")
        sys.exit(1)
    else:
        print("DONE: Elements could be linked")

    return True

appsink 에는 new-sample 이라는 신호가 존재한다. 하나의 frame 이 읽혔을 때, 발생되는 신호 이다. 아래 on_buffer 함수는 new-sample 신호에 의해서 callback 되는 함수 이다.

def on_buffer(sink, data):
    global cnt
    sample = sink.emit("pull-sample")
    buffer = sample.get_buffer()
    print("on_buffer: frame count -", cnt)
    cnt = cnt + 1
    return True



on_buffer 함수에 전달된 sink 객체의 pull-sample 을 통해 buffer 를 읽을 수 있다. 위의 함수 예제는 단순히 buffer 를 읽고 frame 수만 출력한다.

예제 실행하기

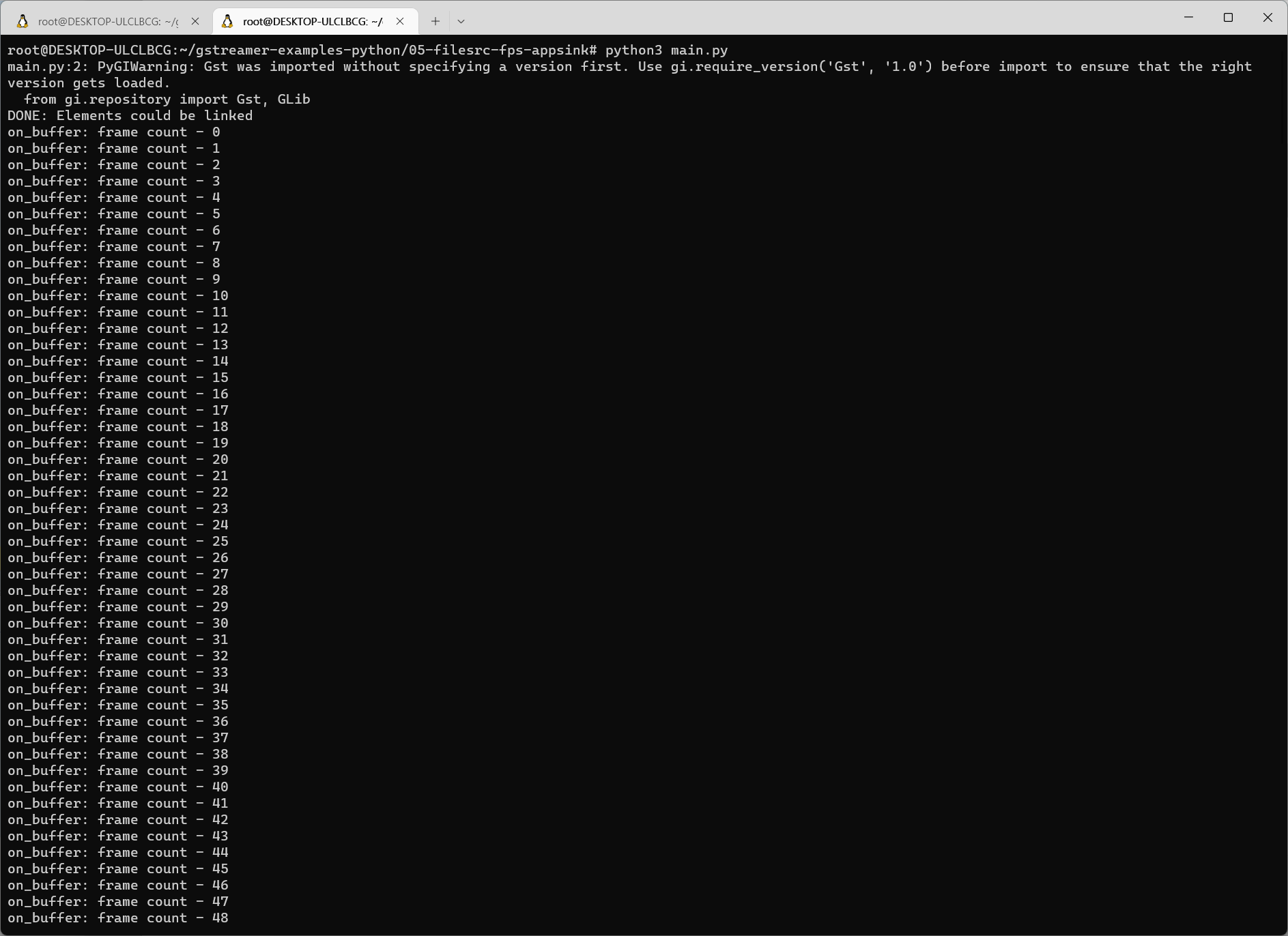

python3 를 통해서 구현된 코드를 실행하자. 아래와 같이 appsink 를 통해 들어온 image buffer 를 count 하는 결과를 얻을 수 있다.

(makepluscode) appsink 예제

전체코드

아래 makepluscode git 저장소에서 전체 코드를 볼수있다.

https://github.com/makepluscode/gstreamer-examples-python/blob/master/05-filesrc-fps-appsink/main.py

GitHub - makepluscode/gstreamer-examples-python: Gstreamer examples written by in Python
